作为电源设计者，您是否也遇到过这些问题呢：设计电源时不知道整流桥如何选择？不知道到底留多大余量比较合适？留的余量少了怕使用中会炸机，影响产品品牌；留的余量太大有担心成本降不下来，产品失去竞争力。

那么在电源设计中应该如何选择合适参数的整流桥以及配合相应的肖特基二极管呢？这个问题困扰着不少初学者或者新产品开发设计者。每当有我们的客户或者采购工程人员问到我们这个问题时，我们都会逐帮客户分析并且帮客户选择合适的整流桥型号。

今天我们ASEMI销售工程师根据10多年的产品销售知识和请教众多有着丰富设计经验的老工程的经验所得，跟大家一起探讨、学习、分享下其中的规律，希望对大家以后的整流桥选型和肖特基二极管余量配比有所帮助。

ASEMI销售工程师在与客户的沟通中，针对客户比较纠结的整流桥余量问题，通过以下3款常见电源解剖分析，最后再统一总结规律：

1、大家常见的5V 2A手机充电器为例（代表性的品牌有华为、小米等）

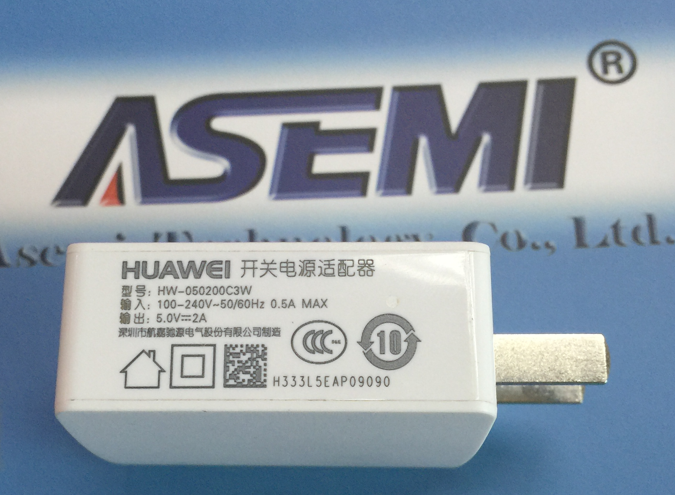

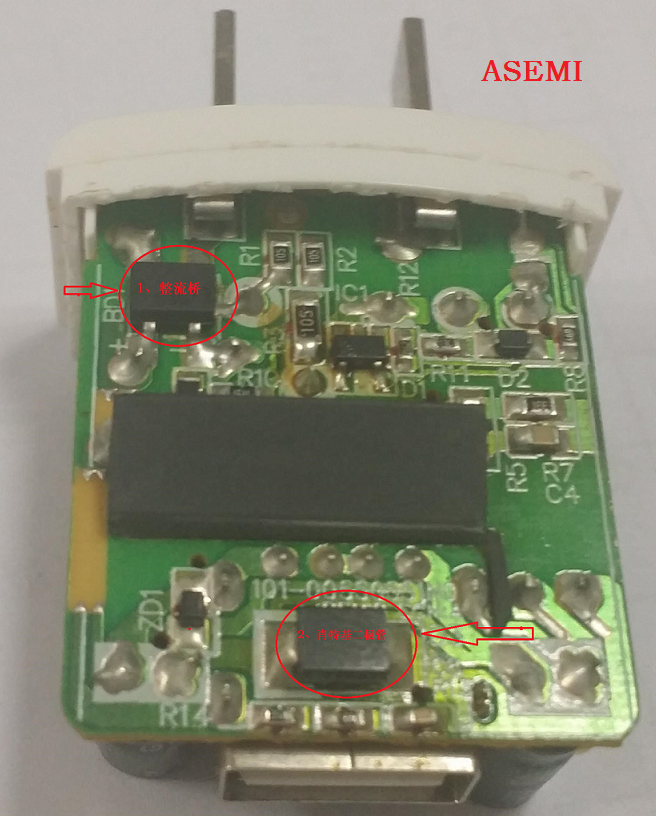

以华为的5V 2A为例，下边为大家拆解看看里边用的什么型号整流桥以及肖特基二极管

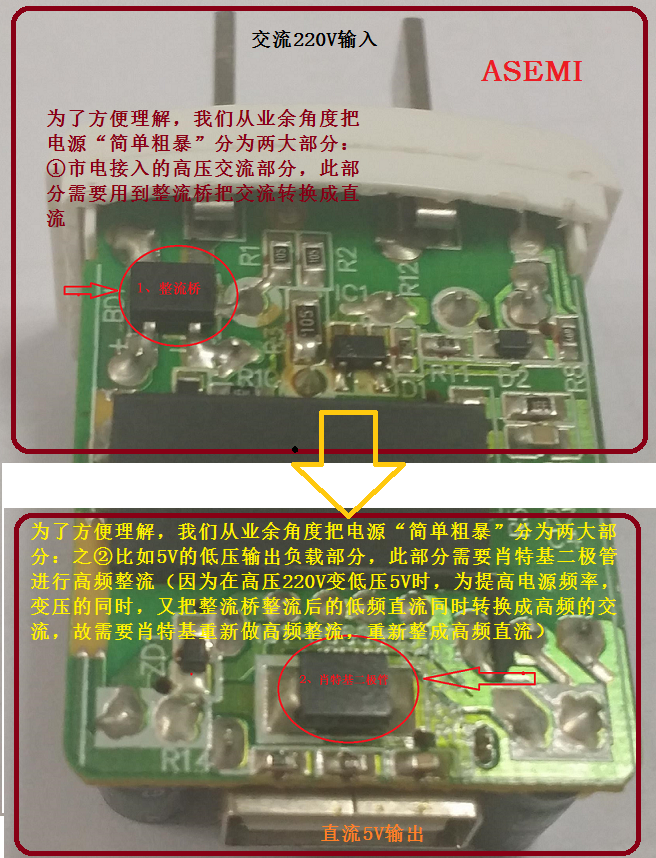

其中圈1整流桥位置，因拍照像素问题，实际具体型号为MB6S或者ABS10等

其中圈2肖特基二极管位置，实际具体型号为10V45或者15V50等

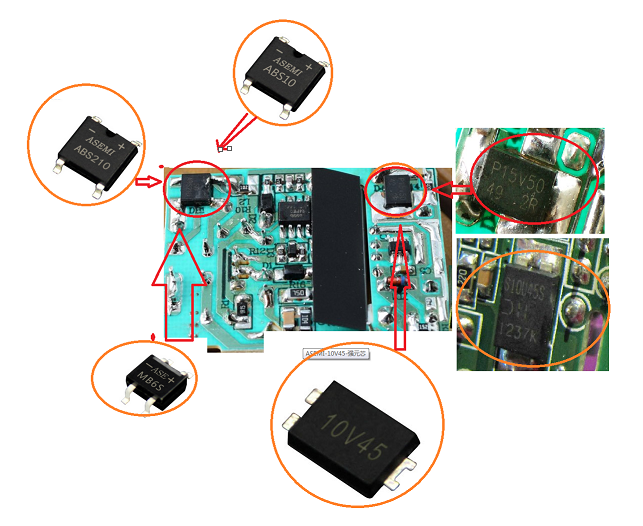

当然也有其他厂家设计，有拆解开的也发给大家一起参考比较下

通过以上解剖可以发现：输出5V 2A 即输出功率:5V*2A=10W(瓦)的手机充电器，实际设计的整流桥堆参数常用的设计思路有3种：有MB6S、ABS10、ABS210；实际设计的肖特基二极管有：10V45、15V50等。假如不考虑电源转化因素，那么后端肖特基二极管低压部分输出要10W(瓦)的负载，要求前端整流桥高压部分也至少要10W（瓦）的功率（假设 电流X电压=功率的情况下）:那么整流桥部分流过的电流也相应可以算出来：假如输入电压110V，那么输入部分电流10W / 110V≈ 0.1A ; 如果输入电压220V,那么输入电流10w / 220v≈ 0.05A.

为了方便我们找出规律，我们通过以下表格来直观看下

5V 2A电源 前端高压整流桥输入部分 后端肖特基低压输出部分 输入：110V-220V 算得所需电流0.1A~0.05A 输出：5V 2A 实际设计整流桥：MB6S (参数0.5A 600V) 实际设计肖特基 型号：10V45（参数10A 45V） 实际设计整流桥：ABS10(参数1A 1000V) 实际设计肖特基 型号：15V45（参数15A 45V） 实际设计整流桥：ABS210(参数2A 1000V) 实际设计肖特基 型号：15V50（参数15A 50V） 总结：整流桥电流留3-5倍以上余量
整流桥电压留3-5倍以上余量 总结：肖特基电流留5倍以上余量
肖特基电压留8-9倍以上余量

以上是根据我们的解剖多款产品实际对比找出的规律，那么以上规律是否准确呢？下边我们再把众多有经验的老工程的经验总结分享给大家，一起来验证下：有经验的老工程师一般是这样考虑的：

①高压输入部分整流桥处：电流留3倍以上，甚至考虑到散热问题留5-10倍都合理（经验之谈）；电压保守是3倍以上（如何得来的呢：交流市电220V * 不稳定的峰值√2 * 2倍≈3倍
②低压输出部分肖特基二极管：大部分反激电路设计电流5倍以上；电压8倍以上。（极少数LLC电路设计电流电压都留2-3倍以上即可）

根据以上经验，我们来快速的验证分析下另外两款常见电源

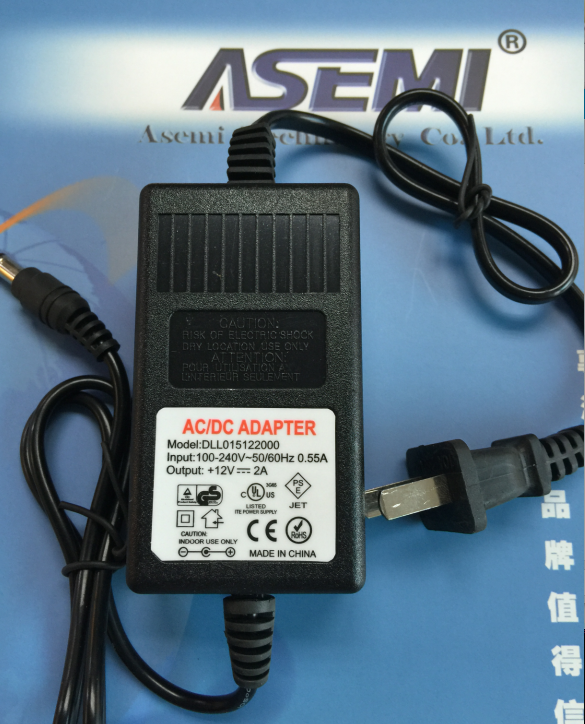

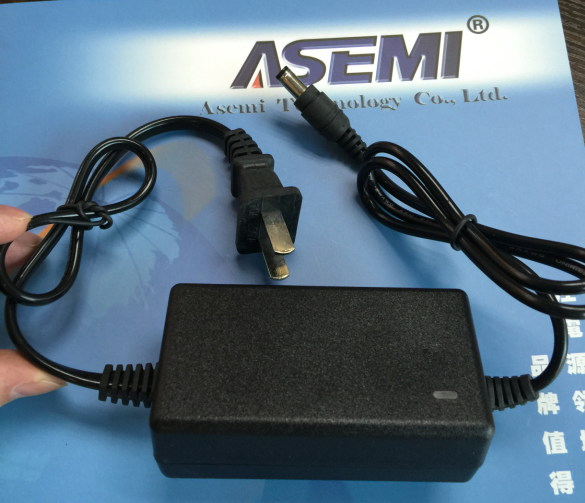

2、大家常见的12V 2A监控电源或者路由器电源

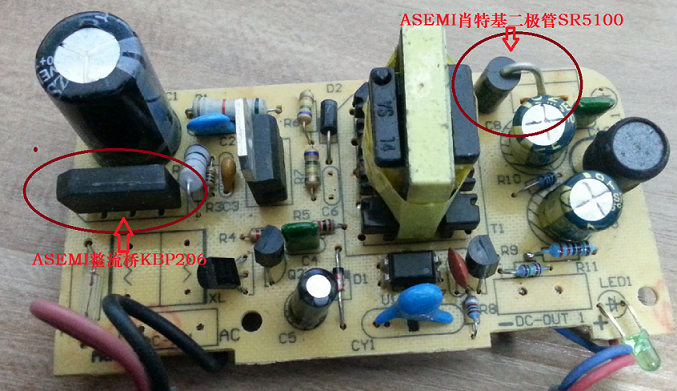

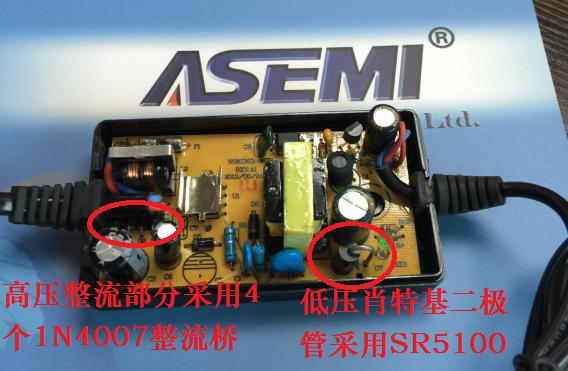

打开看内部元器件

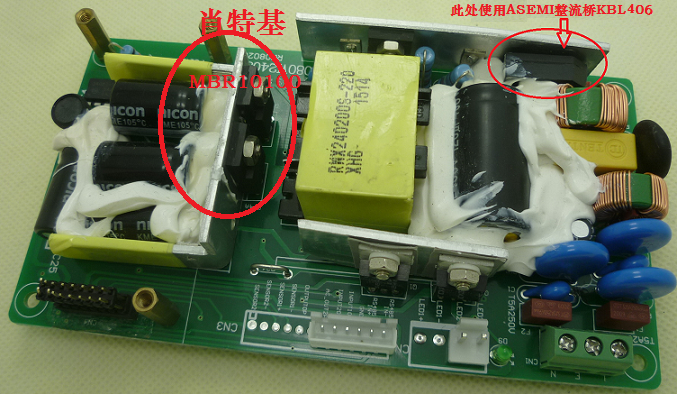

当然也有其他设计思路，从网上搜索几款

总结分析：12V 2A电源，输出功率12V*2A=24W,那么前端利润应至少输入24W,所需电流可以计算得出 电流=24W / 110V或者220V≈ 0.22A或者0.1A

12V 2A电源 前端高压整流桥输入部分 后端肖特基低压输出部分 输入：110V-220V 算得所需电流0.1A~0.22A 输出：12V 2A 实际设计二极管：1N4007(参数1A 1000V) 实际设计肖特基 型号：SR5100（参数5A 100V） 实际设计整流桥：KBP206(参数2A 600V) 实际设计肖特基 型号：SR5100（参数5A 100V） 实际设计整流桥：KBL406(参数4A 600V) 实际设计肖特基 型号：MBR10100（参数10A 100V） 总结：整流桥电流留3-5倍以上余量
整流桥电压留3-5倍以上余量 总结：肖特基电流留2.5倍以上余量（此次电流余量偏小）
肖特基电压留8-9倍以上余量

3、大家常见的19-24V 4-6A笔记本电源或者一体机电源

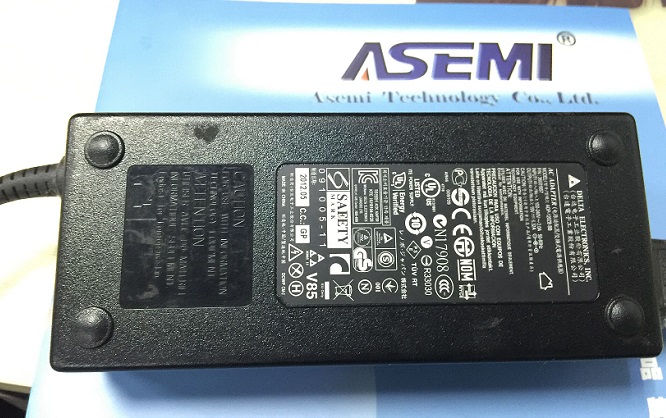

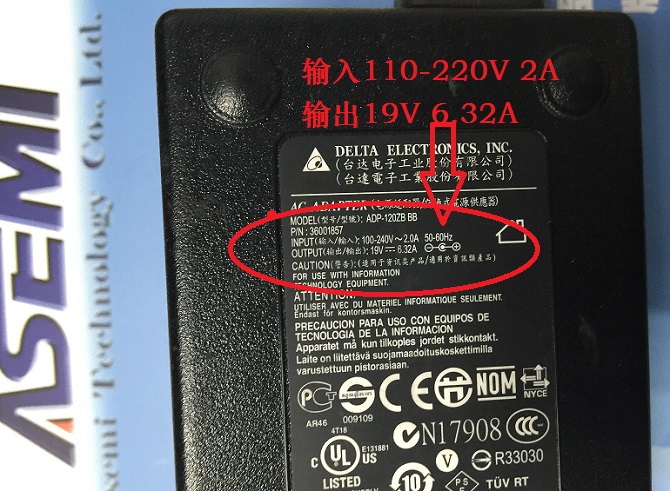

以联想一体机电源为例：

打开看内部整流桥和肖特基二极管等元器件

总结分析：19V 6.32A电源，输出功率19V*6.32A≈120W,那么前端利润应至少输入120W,所需电流可以计算得出 电流=120W / 110V或者220V≈ 0.5A或者1A

19V 6.32A电源 前端高压整流桥输入部分 后端肖特基低压输出部分 输入：110V-220V 算得所需电流0.5A~1A 输出：19V 6.32A 实际设计整流桥：KBU808(参数8A 800V) 实际设计肖特基 型号：2个MBR20150CT（参数20A 150V） 实际设计整流桥：GBU808(参数8A 800V) 实际设计肖特基 型号：2个MBR20200CT（参数20A 200V） 实际设计整流桥：GBU606(参数6A 600V) 实际设计肖特基 型号：2个MBR15200CT（参数15A 200V） 总结：整流桥电流留3-5倍以上余量
整流桥电压留3-5倍以上余量 总结：肖特基电流留5倍以上余量
肖特基电压留8-9倍以上余量

总结：以上都是按照电源0损耗，按照理论值转化效率100%计算，实际电源转化效率85%-95%左右，那么要求前端整流桥部分输入功率更大一些。我们按照理论情况下来统一总结规律，实际设计时适当放大一些即可：

首先按照输出部分计算出电源的输出功率；然后根据输出功率计算出前端输入需要多大的功率，再根据输入电压以此来推算出前端输入电流；

以上输入电流和电压都计算出来了，那么就根据整流桥电流3-5倍，电压3-5倍来推算出所需整流桥的参数，然后再对应选择整流桥的型号即可。

输出部分的电流和电压已知，那么根据肖特基电流5倍以上，电压8-9倍来留余量，推算出合适的参数，再根据参数选择相应的肖特基型号即可。
