整流桥整流工作原理是怎么样呢？【ASEMI】

整流桥-－桥式整流工作原理
有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流

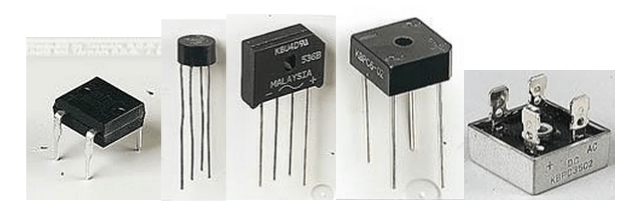

等。桥堆四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。
应用到电路中，主要考虑它的最大工作电流和最大反向电压。


这款电源部分采用了一体式，作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电，通常电源中采用桥堆除了这种单颗集成式的还有采用四颗二极管实现的，它们的原理完全相同作用就是整流，把交流电变为直流电。实质上就是把4个硅二极管接成桥式整流电路之后封装在一起用塑料包装起来，引出4个脚，其中2个脚接交流电源，用~~符号表示，2个脚是直流输出，用+-表示。特点是方便小巧。不占地方。规格型号一般直接用参数表示：50伏1安，100伏5安等等。
如果你要使用整流桥，选择的时候留点余量，例如要做12伏2安培输出的整流电源，就可以选择25伏5安培的桥。要考虑整流电路和工作电压。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000等多种规格。
常用的国产全桥有佑风YF系列，进口全桥有ST、IR等。
