GBU406整流桥左正右负好还是右正左负好呢？ASEMI工程给您专业的解答

GBU406整流桥“左负右正”才是最正确的标示方式

GBU406是一款采用*薄封装的整流桥，是为了解决中大功率电源若采用KBL、

KBU等封装而使得电源体积太大的困扰，采用了*薄封装则能保持足够电流安全余

量的同时缩小电源产品的体积，所以是很多电源产品都会采用的款式。





因为GBU*薄封装的模具属于行业通用标准，各家品牌商都是采用了这种模具

生产，因此GBU封装尺寸规格参数已经确定，那么型号具体打标在正面还是背面就

有的正确答案。电子产品在过安规认证的时候,检测结构会对每个电子元器件进行

安全性评估。对整流桥安全性评估中有对于引脚与电路板,引脚与扇热板之间的安

全距离进行规范，大于等于1mm距离方可通过安全认证。

通过GBU406示图，我们可以发现GBU406封装引脚与本体正反两侧距离是不相

同的，一面距0.8mm，而一面距2.1mm。所以当将型号印在0.8mm一侧（也就是左负

右正,ASEMI款）,引脚距散热片距离2.1mm，满足安规要求。而当将型号印在2.1mm

一侧(右正左负,其它品牌)，引脚距离散热片0.8MM，则不能满足安规认证的要求。

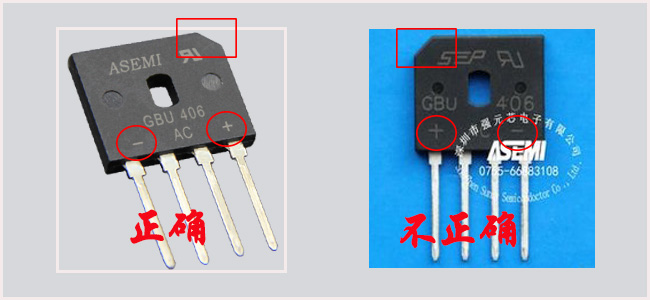

所以结果很明确，GBU406整流桥印字打标采用左负右正的方式,才是正确的，那么

您的GBU406整流桥印字都正确了吗？
