整流二极管是市场上电子产品的主要构成部分,是一种常见的电子元器件。整流二极管的工作原理是利用PN结的单向导电特性，把交流电变成脉动直流电。

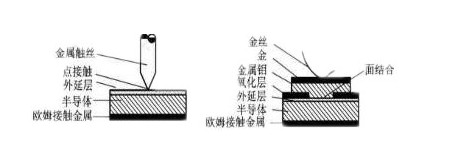

整流二极管分为点接触型和面接触型。因为大部分电子产品通过的电流都比较大，所以整流二极管也常用面接触型封装。
整流二极管需要介绍的参数很多，这里咱们着重讲解“最大正向平均整流电流”，是指整流二极管长时间的工作所允许通过的最大电流值。这个参数是整流二极管的最主要参数，也是常用给的选择整流二极管的主要依据。但是专业人士都知道，整流二极管在电源损耗方面有一个大难题：从小功率到大功率电源，怎样才能将整流二极管的损耗降到最低?
第一步要讲的就是计算设计RC sunbber。RC吸收的本质是转移损耗，因为电容两端的电压做不到突变，所以我们可以采用抑制电压尖峰的放大法。
调试方法如下，先测量振荡波形，读出振荡频率，然后加C，使振荡频率减半，再计算电路的寄生电容、电感，最后根据振荡电路的特征参数来确定串联电阻的大小，或直接接电阻试验，直到振荡基本消失为准。
对于RC是否是纯粹的转移效率，已经经过实验证明，RC参数不合理会降低效率，而合理的RC反而能提升效率。当RC不合理时，很大几率是C或者R的选取出现了问题。C越大，会带来越大的损耗，而且当R阻尼不够时，反而会引起严重震荡。但是C太小，吸收尖峰的能力却不够。所以我们只能采用测量加计算，再调试的办法。是个折中的选择。
比较通用简单的设计办法是：在没有加吸收之前，测试震荡频率，假如频率是f，那么开始并电容，并了电容震荡频率自然下降，那么并多少电容呢?并了电容C之后让震荡频率变为原来的一半，就是0.5f。
这样就可以根据以上参数算出引起震荡的另外一个参数，电感L。最后取R=(L/C)开根号。
