台湾ASEMI品牌贴片整流桥堆MB6S主要应用于小电流领域产品:小功率开关电源,充电器,电源适配器,LED灯整流器等相关电器产品。本产品原装正品,质量保证,高稳定性和可靠性,欢迎咨询取样测试。
![mb6s-ASEMI](/uploads/allimg/160325/3-1603251930592T.jpg)
![mb6s-ASEMI](/uploads/allimg/160325/3-16032519304X00.jpg)
★ 镭射激光打标,永不褪色,黑胶材质:进口环氧塑脂材料
包封稳定性强
![](/uploads/allimg/160311/1HZ35564-6.png)
![](/uploads/allimg/160311/1HZ3G62-7.png)
![](/uploads/allimg/160311/1HZ33948-8.png)
★ 3K/盘,进口高硬度环保纸盘
防静电、易上机,可回收利用
![](/uploads/allimg/160311/1HZ31C1-9.png)
![mb6s-ASEMI](/uploads/allimg/160325/3-160325193111612.jpg)
![mb6s-ASEMI](/uploads/allimg/160325/3-160325193121M6.jpg)
• 产品右上端“+”符号
•代表输出电流中正极输出
• 相对应着电路中正极输出脚位
• 产品左上端“-”符号
•代表输出电流中负极输出
• 相对应着电路中负极输出脚位
产品解析 Product analysis •【MB6S】代表本产品的完整型号 •其中【MB】为其产品的封装方式 •数字【6】代表其反向耐压为600V •后缀【S】则代表着其为贴片外观
![](/uploads/allimg/160311/1HZ32226-13.png)
MB6S 外形尺寸参数
Product size,
【脚间距Foot spacing】: 2.5mm
![](/uploads/allimg/160311/1HZ31337-14.jpg)
![](/uploads/allimg/160311/1HZ3NW-15.jpg)
【本体长度Length】: 4.7mm
【本体高度highly】: 2.5mm
【本体厚度thickness】:1.1mm
【本体宽度width】: 4.0mm
【脚厚度Foot thckness】:0.25mm
![](/uploads/allimg/160311/1HZ34209-16.jpg)
MB6S产品参数详解
Product parameters
正向电流(IF):0.5A ~0.8A
反向电压(VRRM): 600V
浪涌电流(IFSM): 30.0A
漏电流(IR): 5uA
工作温度(℃):-55℃ ~ +150℃
![](/uploads/allimg/160311/1HZ3NC-18.jpg)
![](/uploads/allimg/160311/1HZ35019-20.png)

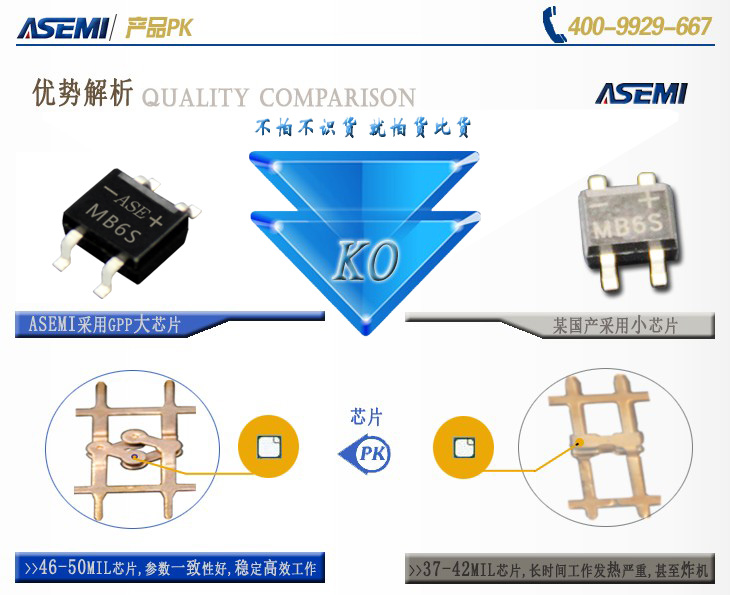

* 采用台湾GPP波峰芯片,从第一步保证产品的
持续稳定
![mb6s-ASEMI](/uploads/allimg/160325/3-1603251931402R.jpg)
![](/uploads/allimg/160311/1HZ34539-22.png)
* 严格的外检包装程序,保证产品数量
准确,包装物破损
![](/uploads/allimg/160311/1HZ33391-23.png)
* 专业的自动化设备支持注塑一步成型
![](/uploads/allimg/160311/1HZ31210-24.png)
* 检测Vb、Io、If、Vf、Ir等12个参数经过6道
检测,△V控制在80V以内,提高4颗芯片的一
致性和高可靠性
![](/uploads/allimg/160311/1HZ3B45-25.png)
* 分筋,切割,分离,完善的人际交互流程
MB6S应用于各类LED灯,苹果充电器,小功率开关电源等,ASEMI品牌,信赖源于品质,品质源于专业
